大阪市 低層 賃貸集合住宅 中庭 デザイナーズマンション( 神戸市 高橋建築事務所)

1階は店舗、2,3,4階は、RC造打ち放し 賃貸集合住宅の設計監理を大阪市にて、行った。







南側から見た外観である。南側は、現在駐車場であるが、建物がいずれたつということが考えられる。

細長い敷地であったため、光風が各部屋へと多く入るように中庭を設置した。

南側からの採光を期待するよりも、中庭からの採光をメインに考えて設計を行った。





隣のビルの4階からみた写真。真ん中をあけて中庭を作り、4階部分は、屋上庭園、バルコニーになっているのがわかる。





キッチンの写真。シンク横に冷蔵庫を置き、コンロで調理をしたら、配膳台の上で料理を配膳することができるキッチンとなっている。

2階北側の部屋は部屋を広くするため、レンガの部屋を設けた。少し変わった空間となっている。

中庭には、楠木を植えている。3階の窓から木と中庭の様子をうかがうことができる。

3,4階はメゾネット形式となっている。3階から4階にあがる階段の写真である。

4階のバルコニーは、洗濯物を干したり、時には人を呼んでバーベキューができる空間となっている。

4階寝室からバルコニーをみた写真。窓を大きくとっているため、明るい。

断面図である。中にはに木を植えているのがわかる。一階は店舗、二階から上が共同住宅である。

二階の中庭に木を植えている。ダイニングは、各部屋とも、南と北から光が入ってくるため

非常に明るい。風もよく抜ける設計としている。ベットの奥には、クローゼット収納も備えている。二人で住むのにとても良い空間となることをイメージしている。

三階も非常に明るい部屋となっている。

4階は、3階とメゾネット住居となっており、寝室もとても明るい。
二階中庭に存在する木を見ながら、階段で上階に上がるため、階段の上り下りが、苦痛ではなく楽しいと言っていただいた。おかげさまで、当初より、満室の状態が続いている

以下 工事中の状況を記載する。

OLYMPUS DIGITAL CAMERA


北側から見た既存建物の写真。これを解体して、現在の集合住宅をつくった。北側の道路幅は、12m存在

OLYMPUS DIGITAL CAMERA


南側の写真。南側は、広い駐車場で、建物に光が南から十分入ってくることが予想されたが、いずれ、この駐車場にも建物がたつことが予想されるため、南側からの採光を期待するより、中庭からの採光を期待するほうがよいと考えた。

OLYMPUS DIGITAL CAMERA


杭工事である。大阪は地盤が弱いため、硬い層に杭をあてて、建物を強いものにしなければならない。杭は、地中25mまでの地層に達することになる。
杭の鉄筋の状況写真

OLYMPUS DIGITAL CAMERA


地中に穴をあけ、鉄筋のかごを入れる状況です。

OLYMPUS DIGITAL CAMERA


アーズドリル工法といいまして、鉄筋のかごをいれてから、コンクリートを打設していきます。

051102_162610


基礎のコンクリート打設が終わり、一階の配筋に移る前に、床部分に断熱材をいれます。スタイロフォーム厚み50mm。これで、地中から上部に低い温度が浸透してくることが遮断され、一階の床は冷たさを感じることが緩和されます。同時に配管もいれておきます。

051118_162942


断熱材の上に、床の配筋をしている状況です。

051111_150031


一階の壁と柱を配筋していきます。

051111_145740


型枠をたて、コンクリートの打設の準備をしていきます。

051102_165405


コンクリートを打設します。今回 打ち放しコンクリートのため型枠をとったあとのコンクリートの仕上げ状況が非常に重要となります。

051205_170718


コンクリートを打設して、型枠の状況写真です。梁の型枠は支柱でささえます。コンクリートが固まるまで寝かします。

051118_163156

階段の型枠の状況です。斜めの型枠をつくります。

051118_163055

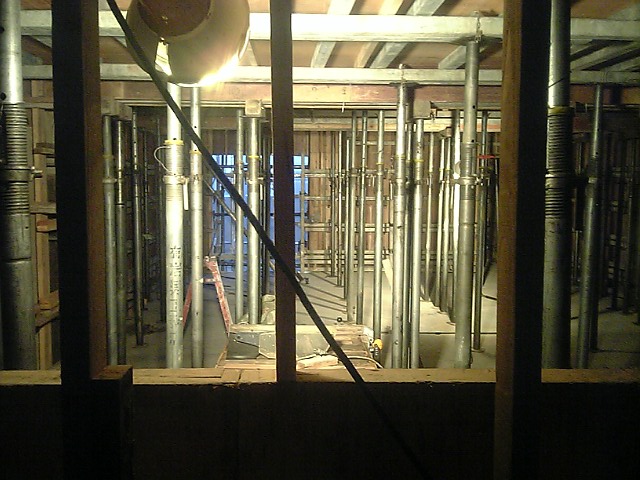

支柱で型枠を支える状況写真です。

[caption id="attachment_3863" align="alignnone" width="480"] 051205_171239


階段が仕上がり、型枠を取り外した状況です。
